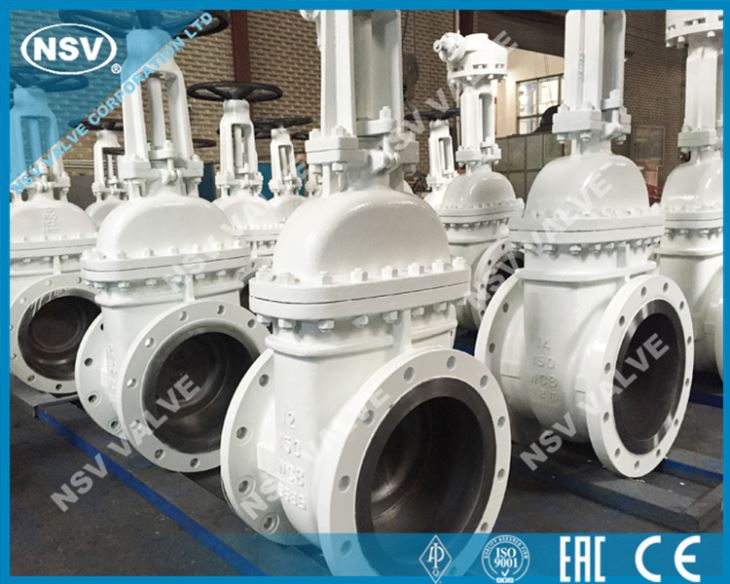

Valvola a saracinesca a cuneo solido

Dettagli del prodotto

Le valvole a saracinesca a cuneo solido NSV sono ampiamente utilizzate nelle industrie petrolifere, chimiche, farmaceutiche, fertilizzanti, elettriche, ecc. Come valvole di controllo on / off per il passaggio o il taglio del mezzo. Il cancello è progettato come un cancello solido. Le valvole sono disponibili in una gamma completa di materiali e rivestimenti del corpo / del cofano, che vengono utilizzati per mezzo di acqua, vapore, prodotti petroliferi, acido nitrico, acido acetico, ecc.

Norma applicabile
Standard di progettazione: API 600, BS1414, DIN3352
Faccia a faccia: ASME B16.10, EN 558, DIN3202
Flangia terminale: ASME B16.5, ASME B16.47, DIN2533
Estremità di saldatura di testa: ASME B16.25, DIN3239
Ispezione e test: API 598, DIN3230

Gamma di prodotti
Dimensioni: 2 "~ 20" (DN50 ~ DN500)
Valutazione: ANSI 150lb ~ 600lb
Materiali del corpo: acciaio al carbonio, acciaio inossidabile, acciaio legato, acciaio duplex
Trim: per API 600
Funzionamento: volantino, cambio, elettrico, pneumatico, idraulico

Caratteristiche del progetto
Design a porta completa
OS&Y, esterno e vite
Cofano imbullonato, struttura di tenuta posteriore
Zeppa solida, completamente guidata
Sedile rinnovabile o saldato
Design esteso dello stelo per basse temperature
Estremità flangiate o testa a testa

CARATTERISTICHE STRUTTURALI

◎ Guarnizione della flangia del coperchio

La guarnizione combinata in acciaio al carbonio o acciaio inossidabile + grafite flessibile viene utilizzata per la valvola a saracinesca Class150; L'acciaio inossidabile + la guarnizione flessibile a grafite sono utilizzati per la valvola a saracinesca classe 300; La guarnizione in acciaio inossidabile + grafite flessibile viene utilizzata per la valvola a saracinesca Class600 e la guarnizione del giunto ad anello è opzionale per la valvola a saracinesca Class600; la guarnizione del giunto ad anello viene utilizzata per la valvola a saracinesca classe 900; Il design a tenuta pressurizzata viene utilizzato per la valvola a saracinesca Class1500 ～ Class2500.

◎ Sigillo di imballaggio

La grafite flessibile stampata viene utilizzata per il materiale di imballaggio. Il PTFE o il materiale di imballaggio combinato possono essere utilizzati anche su richiesta del cliente. La superficie interna del premistoppa, di cui l'area è a contatto con l'imballo, ha una finitura eccellente (Ra3,2μm). La superficie dello stelo, a contatto con la baderna, deve essere arrotolata e pressata dopo essere stata lavorata con precisione, in modo da raggiungere l'elevata finitura e compattezza (Ra0,8μm) e garantire l'affidabilità della zona dello stelo.

◎ Design dei sedili posteriori

Tutte le nostre valvole a saracinesca hanno il design della sede posteriore. Nella maggior parte dei casi, la saracinesca in acciaio al carbonio è dotata di un sedile posteriore rinnovabile. Per la valvola a saracinesca in acciaio inossidabile, il sedile posteriore è lavorato direttamente nel cofano o dopo la saldatura. Quando la valvola a saracinesca è in posizione completamente aperta, la tenuta della sede posteriore può essere molto affidabile.Tuttavia, secondo il requisito dell'API 600, non è consigliabile aggiungere o cambiare la baderna mediante la sede posteriore quando la valvola è Pressione contenente.

◎ Design dello stelo

Lo stelo ha un design forgiato integrale. Il diametro minimo dello stelo deve essere conforme ai requisiti standard. La connessione dello stelo e del disco è di tipo T. La forza dell'area di collegamento è maggiore di quella della parte filettata a T dello stelo. Il test di resistenza di quell'area è conforme all'API 591.

FAQ

1.Q: qual è il marchio della tua azienda di produzione?

A: Servizio NSV o OEM

2. D: Le valvole “NSV” sono fornite a qualsiasi utente finale di valore?

A: Sì, proprio come PETROKIMIA GRESIK in Indonesia, BP Iraq, ESFAHAN MOBARAKEH STEEL In Iran ecc.

3. Q: qual è il tuo termini di pagamento?

A: Come politica della nostra azienda, normalmente abbiamo 3 termini di pagamento di seguito, può anche negoziare entrambe le parti prima di confermare l'ordine.
1) 100% T / T o West Union in anticipo tale valore dell'ordine entro $ 2.000,00 USD.

2) 30% anticipo T / T + 70% saldo dopo la spedizione per un valore dell'ordine superiore a $ 2.000,00 USD.

3) L / C a vista per un valore dell'ordine superiore a $ 50.000,00 USD.
