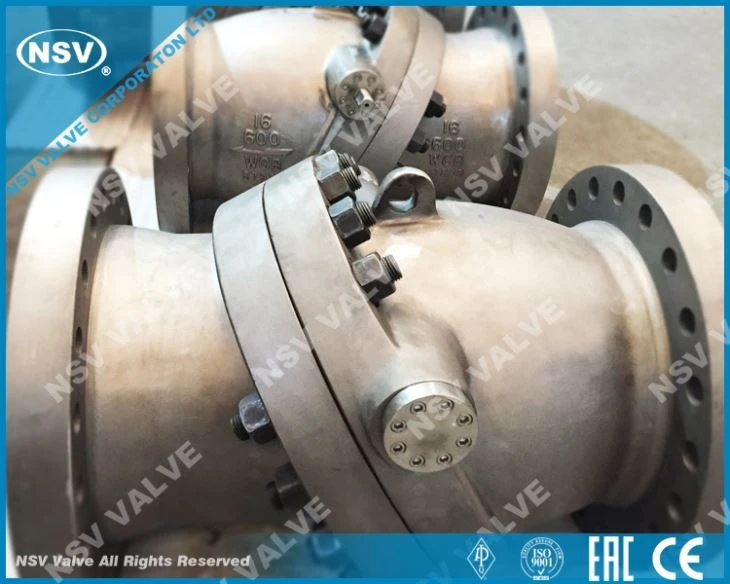

Valvola di ritegno a doppia flangia a disco inclinabile

NSV Valvole di ritegno a doppia flangia a disco inclinabile, poiché la valvola di ritegno si apre quando il flusso attraversa una direzione e si chiude al riflusso

Grazie alla chiusura rapida di questa versatile valvola, la protezione della pompa è una delle sue principali applicazioni. È usato per gas e liquidi, il bus non è raccomandato quando ci sono solidi in sospensione. Il calo della testa è relativamente basso.

• Norma applicabile
  Design per API594
  Faccia a faccia secondo API594
  Dimensione estremità flangia ANSI B 16.5 / ANSI B 16.47
  Test di ispezione finale su API598.

• Gamma di prodotti
  Dimensioni: 2 "~ 20" (DN50 ~ DN500)
  Valutazione: ANSI 150lb-2500lb
  Materiali del corpo: acciaio al carbonio, acciaio inossidabile, acciaio legato, acciaio duplex
  Trim: per API 600

• Caratteristiche del progetto:
  Sistema di chiusura rapida

  Stabilità a flusso basso e pulsante
  Caduta di pressione moderata

  Tenuta stagna della sede in metallo

  I contatti del sedile non si verificano fino a quando il disco non viene inserito e chiuso

Prestazioni della struttura:
Le valvole a disco inclinabili sono progettate con tre eccentricità:

• Prima eccentricità: è l'offset tra l'albero e il piano del sedile. Questa eccentricità rimuove qualsiasi interferenza della sede con l'albero e quindi la sede ha una costruzione integrale e continua sia nel corpo che nel disco e si possono evitare potenziali perdite.

• Seconda eccentricità: è l'offset tra l'albero e il diametro del disco. Questa eccentricità funziona quando arriva la retromarcia o la pressione di flusso normale è così bassa che non può fare abbastanza forza per trattenere la coppia di chiusura causata dal peso del disco.

• Terza eccentricità: è l'angolo di inclinazione del piano del sedile rispetto al piano normale del tubo. Questa inclinazione riduce la corsa del disco, quindi potrebbe chiudersi più velocemente al riflusso.

Inoltre della geometria e del peso del disco, negli stessi casi altri elementi possono ottimizzare la sequenza di chiusura. Le molle possono essere utilizzate per aumentare la velocità di chiusura del disco prima che inizi il flusso inverso. Dall'altro lato, quando il flusso inverso è una realtà, ma la valvola non si chiude affatto, una chiusura lenta può evitare lo sbattere sopra la valvola. Esistono diversi sistemi di ammortizzatori oleoidraulici.

Per serrare la valvola, è possibile utilizzare molle e contrappesi montati all'estremità dell'albero.

La pressione minima di lavoro fornita dai produttori deve essere presa in considerazione quando si selezionano le valvole per applicazioni a bassa pressione, altrimenti il disco può essere schiacciato e in costante movimento tra la sede e parzialmente aperto. Ciò comporta danni al sedile e usura dell'albero. Questo effetto è più importante nelle valvole di ritegno a battente.

FAQ

1. Q: hai qualche valvola in magazzino?

A: Ci sono un sacco di valvole GGC (2 "e all'interno) in stock e che possono essere consegnate entro una settimana.

2. Q: hai valvola personalizzata?

A: Sì, possiamo fornire valvole personalizzate.

3. Q: Quali tipi di valvole producete?

A: Di solito produciamo valvole realizzate in vari materiali come ghisa / acciaio al carbonio, acciaio inossidabile, acciaio legato e valvole industriali come sfera, cancello, globo, controllo, tenuta a soffietto ed ETC. Per informazioni dettagliate, fare riferimento a "Download> Catalogo elettronico" della homepage.

4. Q: qual è l'imballaggio per la spedizione?

A: Il suo cartone per piccole valvole (campione) e cassa del compensato (non fumigare).

5. Q: come circa il programma di consegna?

A: Il programma di consegna dipende dal tipo di prodotto. Pertanto, consultare il team di vendita per un programma di consegna specifico quando si richiede un preventivo. La società si sta impegnando per mantenere il programma di consegna, che è la promessa con il cliente. L'azienda migliorerà il tuo grado di soddisfazione consegnando il prodotto necessario il prima possibile.
