Valvola di ritegno a disco inclinabile con tenuta a pressione

NSV Pressure Seal Disc Tilting Disc Valve, il funzionamento del disco inclinabile è automatico e non richiede assistenza. Quando il flusso esercita una pressione sufficiente contro il disco per superare il peso del disco, il disco, che è fissato su una cerniera, si solleva permettendo al flusso di continuare attraverso il sistema di tubazioni. Quando la pressione diminuisce, il disco si abbassa fino a quando il suo stesso peso lo costringe a sedere. Ciò impedisce la possibilità di un'inversione del flusso.

• Norma applicabile
  Faccia a faccia secondo ANSI B 16.10
  Dimensione estremità flangia ANSI B 16.5 / ANSI B 16.47
  Test di ispezione finale su API598.

• Gamma di prodotti
  Dimensioni: 2 "~ 20" (DN50 ~ DN500)
  Valutazione: ANSI 150lb-2500lb
  Materiali del corpo: acciaio al carbonio, acciaio inossidabile, acciaio legato, acciaio duplex
  Trim: per API 600

• Caratteristiche del progetto:

  Sistema di chiusura rapida

Stabilità a flusso basso e pulsante
Caduta di pressione moderata

Tenuta stagna della sede in metallo

I contatti del sedile non si verificano fino a quando il disco non viene inserito e chiuso

Prestazioni della struttura:

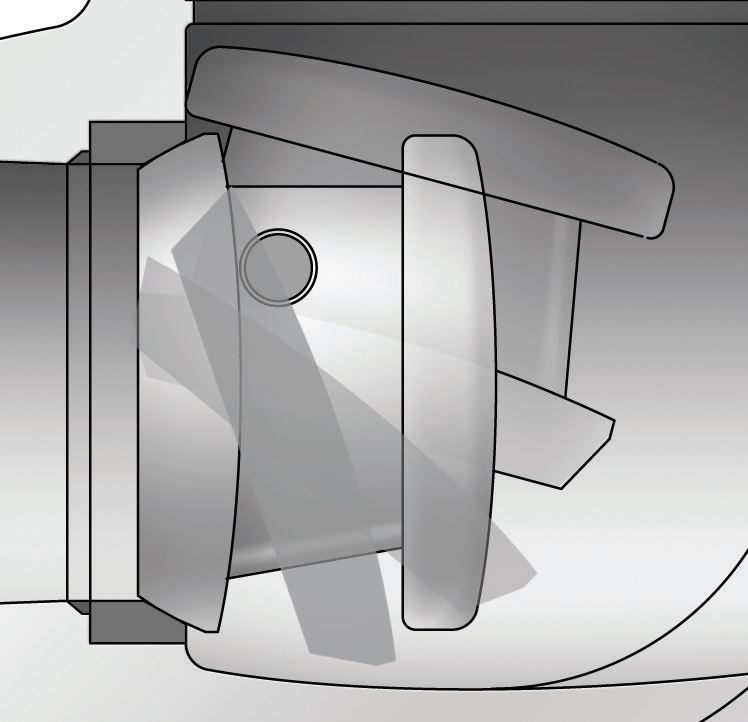

DOPPIO OFFSET

Una valvola di ritegno a disco per piastrellatura ad alte prestazioni ha un design a doppio perno (perno della cerniera).
Gli offset del perno sono realizzati quando si costruisce la valvola con i perni delle cerniere che si trovano dietro la linea centrale della superficie di tenuta e leggermente su un lato della linea centrale del tubo.

Lo scopo dell'offset è ridurre lo sfregamento e quindi l'usura tra sede e guarnizione mentre la valvola è in movimento

OFFSET 1
Il perno della cerniera si trova nella linea centrale della superficie della tenuta del disco.

OFFSET 2
Il perno della cerniera è sfalsato rispetto all'asse conico.

RACCOMANDAZIONE DEL SERVIZIO

1.Il baricentro del disco è molto vicino all'asse o alla rotazione, in modo che il disco possa essere aperto o chiuso molto rapidamente senza danni al corpo, al disco o alla sede. Poiché la valvola si chiude rapidamente all'inversione del flusso, non si sviluppano velocità del fluido significative nella direzione opposta, riducendo al minimo gli effetti del colpo d'ariete.

2.La valvola di ritegno a disco inclinabile ha una maggiore stabilità a basse portate e in servizio pulsante rispetto a una valvola di ritegno a battente.

3.La caduta di pressione attraverso un controllo del disco inclinabile sarà in genere molto inferiore rispetto a un controllo della durata equivalente. Sebbene una valvola di controllo del disco inclinabile limiterà il flusso leggermente più di un controllo dell'oscillazione, il percorso del flusso diretto fornisce una caduta di pressione minima.

4.La valvola di ritegno del disco inclinabile ha una capacità di tenuta moderata e può fornire un arresto ottimale se la pressione differenziale attraverso il disco è relativamente grande.

Figura Valvola di ritegno a disco inclinabile con tenuta a pressione
